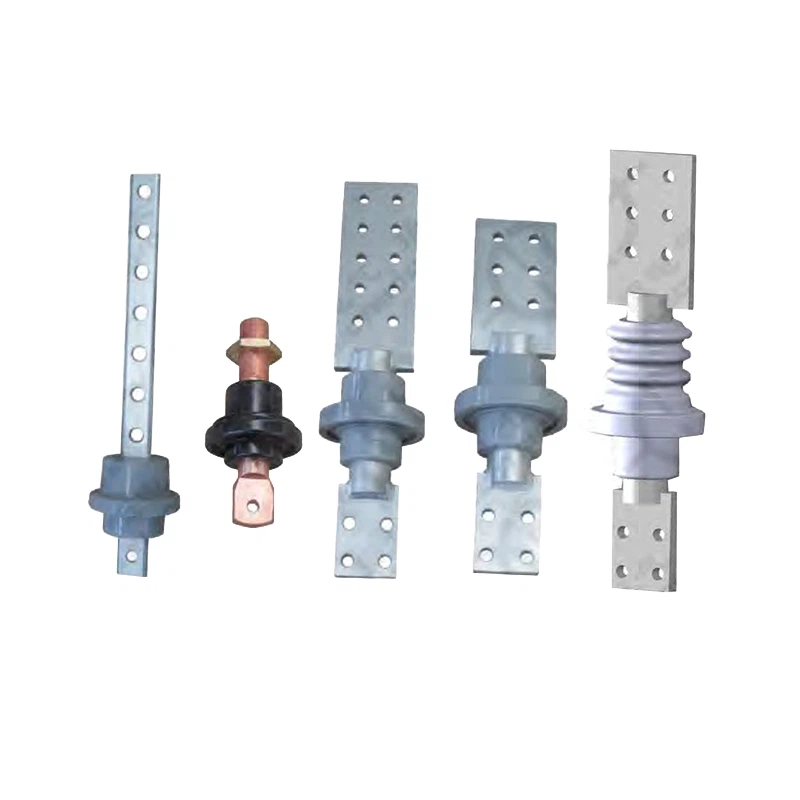

Epoksīda bukses īpašības

Transformatora epoksīda buksei ir augsta pielietojuma temperatūra. Visām buksēm ir darba temperatūras diapazons no -40~ 130C. Tas ir ļoti svarīgi transformatoriem, kas kalpoja ļoti aukstā un ļoti karstā vietā. Tas ir arī ļoti svarīgi, jo īpaši saules/vēja ģenerācijas transformatoriem, kas parasti iztur spēcīgu strāvu saulē karstā pusdienlaikā un cieš ļoti aukstā laikā aukstajā naktī. Šajos ekstrēmos apstākļos epoksīda bukse bija sasniegusi ļoti labus rekordus. Transformatora epoksīda bukse ir augsta pielietojuma temperatūra. Visām buksēm ir darba temperatūras diapazons no -40~ 130C. Tas ir ļoti svarīgi transformatoriem, kas kalpoja ļoti aukstā un ļoti karstā vietā. Tas ir arī ļoti svarīgi, jo īpaši saules/vēja ģenerācijas transformatoriem, kas parasti iztur spēcīgu strāvu saulē karstā pusdienlaikā un cieš ļoti aukstā laikā aukstajā naktī. Šajos ekstrēmajos apstākļos epoksīda bukse bija uzrādījusi ļoti labus rekordus.

Augsta veiktspējaAugsta veiktspēja:

Mēs esam izveidojuši lielisku iesmidzināšanas aprīkojumu, lai izolācijas korpusā nebūtu poru.
Mūsu rīcībā ir efektīvas pārbaudes iekārtas un testa procedūra transformatora epoksīda buksēm. Katra bukse ir jāpārbauda pirms tās pabeigšanas rūpnīcā.
Mums ir īpaša saskarnes apstrādes tehnika (t ir teikts DIT) bukses tapu virsmas apstrādei, lai nodrošinātu, ka bukse nedrīkst noplūst ilgstošas darba laikā. Mūsu ir izveidojis lielisku iesmidzināšanas aprīkojumu, lai nodrošinātu, ka izolācijas korpusā nav poru.
Mums ir efektīvas pārbaudes iekārtas un testa procedūra transformatora epoksīda buksēm. Katra bukse ir jāpārbauda pirms tās pabeigšanas rūpnīcā.
Mums ir īpaša saskarnes apstrādes tehnika (t ir teikts DIT) bukses tapas virsmas apstrādei, lai nodrošinātu, ka ilgstošas darbības laikā buksei nav noplūdes.

Stingrs tests Stingrs tests:

Ginte epoksīda bukses ir izturējušas daudzas pārbaudes saskaņā ar IEC60137.
●Dielektriskie testi
Pamata impulsa līmeņa pārbaude: 1,2 kV klasei impulsa spriegums ir 30 kV (pilns vilnis), un 2,5 kV klasei impulsa spriegums ir 45 KV (pilns vilnis); Augstsprieguma 50 Hz un 60 Hz izturības tests: 1.2kV klase, pārbaudes spriegums 10kV/1min., 2.5KV klasei pārbaudes spriegums 2.0 KV/1min.
●Mehāniskās stiprināšanas testi
Noplūdes pārbaude,

Radas izgrūšanas tests,

Tapas griezes momenta stiprības pārbaude,
Konsoles pārbaude,

Atloka griezes momenta pārbaude.
●Vides tests
Tas ietver termiskā cikla testu. Pārbaudītais temperatūras diapazons ir -40~130 C, iztur 20 ciklus.
Visas konstrukcijas pārbaudes tiek veiktas saskaņā ar klienta prasībām vai saskaņā ar vienošanos starp mums un klientu.
Mums ir pārbaudes ziņojuma kopijas atsaucei pēc klienta pieprasījuma.

PIEZĪME:

Visas transformatora epoksīda bukses tiek piegādātas ar vienu AL skavas gabalu.
Klientam ir pieejamas blīves, kas izgatavotas no NBR un HNBR.
Parasti blīvējuma blīves izmaksas nav iekļautas piedāvājumā, ja vien klients to nepieprasa.PIEZĪME
Visas transformatora epoksīda bukses tiek piegādātas ar vienu AL skavas gabalu.
Klientam ir pieejamas blīves, kas izgatavotas no NBR un HNBR.
Parasti blīvējuma blīves izmaksas nav iekļautas piedāvājumā, ja vien klients to nepieprasa.

2A sērijas alumīnija sakausējuma epoksīda bukse

Tapas un lāpstas materiāls: 6101-T63 skārds, iekšējā lāpstiņa ar 4 caurumiem, ārējā lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 56% IACS (20 grādi)
Strāvas jauda: 3150A
Nominālais spriegums: 2,5kV, BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77,8, 4 skrūvju montāža. Tapas un lāpstas materiāls: 6101-T63 skārds, iekšējā lāpstiņa 4 caurumi, ārējā lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 56% IACS (20 grādi)
Strāvas jauda: 3150A
Nominālais spriegums: 2,5kV, BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77,8, 4 skrūvju komplekts.

2B sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 4 caurumi, ārējā lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101 % IACS (20 grādi)
Strāvas jauda: 4300A
Nominālais spriegums: 2,5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77.8.4 skrūvju montāža. Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 4 caurumi, ārējais lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101 % IACS (20 grādi)
Strāvas jauda: 4300A
Nominālais spriegums: 2,5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77.8.4 skrūvju komplekts.

3B-2200 sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 2 caurumi, ārējais lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 2200A
Nominālais spriegums: 2 5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77,8. 4 skrūvju montāža. Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpsta 2 caurumi, ārējais lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 2200A
Nominālais spriegums: 2 5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77,8. 4 skrūvju montāža.

3B-3300 sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 2 caurumi, ārējais lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 3300A
Nominālais spriegums: 2,5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77.8.4 skrūvju komplekts.

3B-4515 sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 2 caurumi, ārējais lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 4515A
Nominālais spriegums: 2,5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77.8.4 skrūvju komplekts.

4B-4515 sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 4 caurumi, ārējā lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 4515A
Nominālais spriegums: 2,5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77.8.4 skrūvju komplekts.

5B-5400 sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 4 caurumi, ārējā lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 5400A
Nominālais spriegums: 2,5kV BIL 45kV
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ77.8.4 skrūvju komplekts.

6B-6500 sērijas vara epoksīda bukse

Tapas un lāpstas materiāls: C11000 skārds, iekšējā lāpstiņa 4 caurumi, ārējā lāpstas caurums skatīt tabulu.
Elektriskā vadītspēja: 101% IACS (20 grādi)
Strāvas jauda: 6500A
Nominālais spriegums: 2,5 kV BIL 60 kV, atbilst CAN/CSA-C88-M90.
Lietošanas temperatūra: -40~ 130 grādi
Tvertnes cauruma diametrs: Φ124.0,4-skrūvju komplekts.

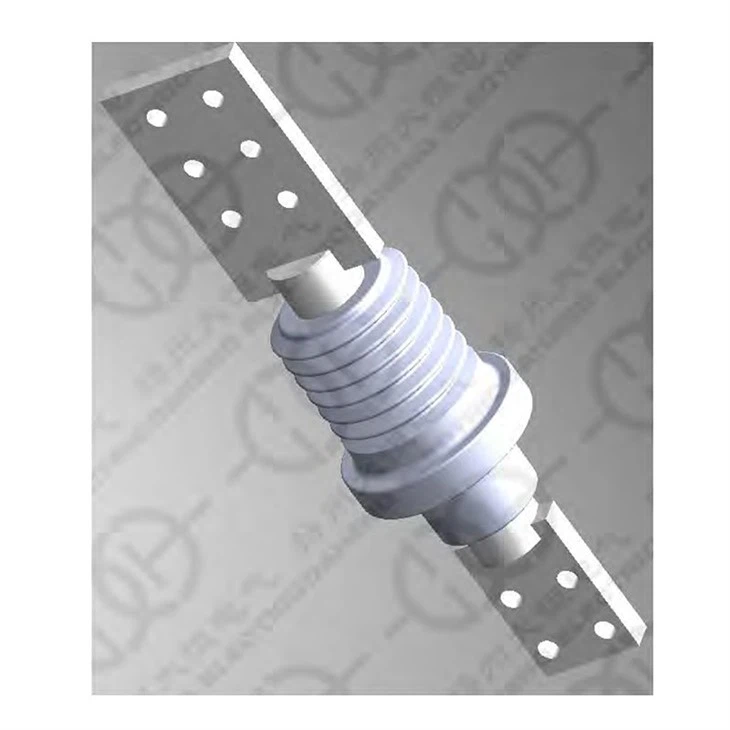

ES5075 sērijas epoksīda bukse

Nominālais spriegums: 5 kV, BIL 75kV;
Strāvas jauda: 2200A ~ 4515A
Tapas un lāpstas materiāls: varš C11000. sudraba lodēšana, Alvots;
Skava: alumīnija sakausējums;
Izolācijas korpuss: Augstas veiktspējas epoksīda sistēma, Krāsa: pelēka;
Darba temperatūra: -40~130 grādi,
Īpaša apstrāde uz tapas un izolācijas korpusa saskarnes, lai nodrošinātu bukses darbību
life: >20 gadi, bez noplūdes;
Pēc klienta pieprasījuma tas var būt iekštelpu vai āra tipa.
Trieciena attālums: > 100mm;
Šļūdes attālums > 215mm;
Tvertnes cauruma diametrs: 77,8 mm (3,06 collas)
Pēc klienta pieprasījuma iekšējo lāpstu var pagriezt par 90 grādiem.

ES1230-001 sērijas epoksīda bukse

Nominālais spriegums: 1 .2kV, BIL30kV;
Strāvas jauda: 800A;
Tapas un lāpstas materiāls: Apaļās malas vara stienis1,25*3/8", C11000 Alvots;
Skava: nerūsējošais tērauds 304
Izolācijas korpuss: Augstas veiktspējas epoksīda sistēma, Krāsa: pelēka;
Darba temperatūra: -40~ 130 grādi,
Tvertnes cauruma diametrs: 65.0mm
